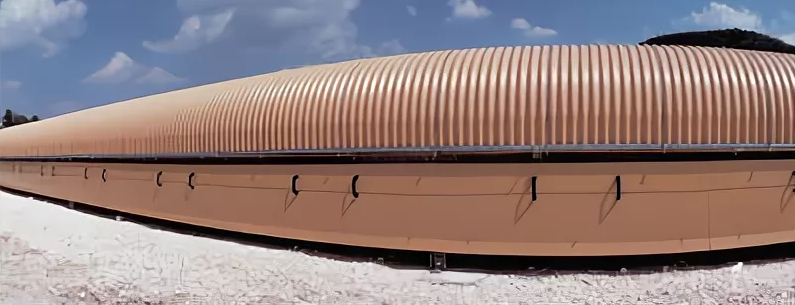

Арочные укрытия для конвейеров из профнастила представляют собой специализированные инженерные сооружения, предназначенные для защиты технологических линий транспортировки сыпучих материалов от воздействия атмосферных осадков, ветровых нагрузок, солнечной радиации и пылевых бурь. Их применение становится все более актуальным в условиях интенсивного развития горнодобывающей, металлургической, цементной и энергетической отраслей, где непрерывная работа конвейерного транспорта является критическим фактором производственного цикла. Простота монтажа, относительная легкость конструкции и высокая ремонтопригодность делают такие укрытия оптимальным выбором для объектов, расположенных в сложных климатических зонах, где требуется обеспечить бесперебойную эксплуатацию оборудования на протяжении всего года.
Конструктивно арочное укрытие представляет собой каркас из стальных профилированных труб или гнутых элементов, на который монтируются листы профнастила, образующие сводчатую поверхность. Форма арки выбрана не случайно: она позволяет равномерно распределять снеговую и ветровую нагрузку по всей поверхности, снижая концентрацию напряжений в отдельных точках. Кроме того, арочный профиль способствует естественному стеканию воды и сходу снега, что особенно важно для регионов с обильными осадками. В отличие от плоских или односкатных укрытий, арка не создает застойных зон, где мог бы накапливаться мусор или образовываться наледи. Такие сооружения могут быть как стационарными, так и разборными, что позволяет при необходимости демонтировать или перемещать их на новые участки трассы.
Основные элементы арочного укрытия включают в себя несущие арки, продольные связи, обрешетку и кровельное покрытие из профнастила. Несущие арки изготавливаются из стального проката, обычно швеллеров или двутавров, реже — из прямоугольных труб, и устанавливаются с определенным шагом вдоль оси конвейера. Шаг арок зависит от расчетных нагрузок: для легких укрытий он может составлять 2–3 метра, для тяжелых конструкций, рассчитанных на большие снеговые нагрузки или значительные пролеты, — 1,5–2 метра. Продольные связи соединяют арки между собой, обеспечивая пространственную жесткость и устойчивость всего каркаса. Обрешетка служит основанием для крепления профнастила и может быть выполнена из металлических уголков или тонкостенных труб. Профнастил, в свою очередь, выбирается с учетом высоты профиля и толщины листа: для укрытий, подверженных сильным ветровым нагрузкам, используются листы с более высоким гофром, которые обладают большей жесткостью на изгиб.
Применение профнастила в качестве обшивки обусловлено несколькими важными преимуществами. Во-первых, он обладает высокой прочностью при относительно малом весе, что позволяет снизить нагрузку на несущий каркас и упростить фундаменты. Во-вторых, профилированные листы имеют широкий выбор покрытий — от полимерных до цинковых, что обеспечивает защиту стали от коррозии в агрессивных средах. В-третьих, профнастил прост в монтаже, не требует сложной обработки и легко режется по месту, что особенно удобно при строительстве на действующих предприятиях, где необходимо минимизировать время простоев. Важно отметить, что для арочных укрытий обычно используется профнастил с трапециевидным или волнообразным профилем, который позволяет создавать гладкие изогнутые поверхности без образования складок и разрывов.
Строительство арочных укрытий начинается с подготовки основания, которое должно быть спланировано и уплотнено с учетом веса конструкции и действующих нагрузок. Для стационарных сооружений применяются ленточные или столбчатые фундаменты, которые закладываются на глубину промерзания грунта. Для временных или мобильных укрытий используются облегченные фундаменты, такие как бетонные подушки или металлические рамы, которые могут быть закреплены анкерами. После устройства фундаментов производится монтаж несущих арок, которые собираются на земле и поднимаются в проектное положение с помощью кранов или лебедок. Стыковка элементов осуществляется сваркой или болтовыми соединениями, что обеспечивает возможность разборки и повторного использования. На следующем этапе монтируются продольные связи и обрешетка, после чего выполняется укладка профнастила. Листы крепятся саморезами с уплотнительными шайбами, которые предотвращают протечки в местах соединений. Края листов нахлестываются в направлении, противоположном преобладающему ветру, что дополнительно снижает риск попадания влаги внутрь укрытия.
Внутреннее пространство арочного укрытия обычно используется для размещения конвейерной ленты, опорных роликов и приводных механизмов, а также для обеспечения доступа обслуживающего персонала. Высота свода подбирается таким образом, чтобы обеспечить необходимый зазор для проведения ремонтных работ и замены изношенных узлов. В большинстве случаев укрытия проектируются с учетом возможности прохода людей по специальным площадкам или настилам, которые крепятся к каркасу. Освещение внутри укрытия может быть естественным за счет использования светопрозрачных вставок в профнастиле или искусственным — с помощью светильников, устанавливаемых на арках. Вентиляция предусматривается для предотвращения образования конденсата, который может привести к коррозии как самого укрытия, так и технологического оборудования. Для этих целей в торцевых секциях или в верхней части свода устраиваются вентиляционные проемы или устанавливаются дефлекторы.
Важным аспектом эксплуатации арочных укрытий является их устойчивость к экстремальным погодным условиям. В регионах с сильными снегопадами конструкция должна выдерживать значительные снеговые нагрузки, которые могут достигать 500 кг на квадратный метр и более. Арочная форма обеспечивает естественный сход снега, однако при образовании наледей или неравномерном распределении снежного покрова возможно возникновение перегрузок. Для предотвращения этого применяются специальные снегозадерживающие устройства или системы обогрева, которые предотвращают образование ледяных пробок. В ветровых регионах укрытия рассчитываются на давление ветра, которое может достигать 70–80 метров в секунду, что требует использования усиленных арок и дополнительных ветровых связей. Важную роль играет также герметичность стыков, которая предотвращает задувание пыли и влаги внутрь укрытия, особенно в зонах с интенсивным движением грузового транспорта.
Сравнивая арочные укрытия с другими типами защитных сооружений для конвейеров, необходимо отметить их преимущества перед прямолинейными навесами и тентовыми конструкциями. Прямолинейные навесы требуют большого количества опор, которые занимают полезную площадь и затрудняют проход под ними, в то время как арка позволяет перекрывать пространство без промежуточных опор, оставляя свободный проезд для техники и персонала. Тентовые укрытия, выполненные из ткани с ПВХ-покрытием, обладают меньшей долговечностью, подвержены выгоранию и механическим повреждениям, тогда как профнастил сохраняет свои свойства в течение десятилетий. Кроме того, металлические укрытия не боятся грызунов и птиц, которые могут повредить тканевые материалы, и обладают повышенной пожарной безопасностью.
Экономическая целесообразность применения арочных укрытий из профнастила подтверждается снижением затрат на ремонт и обслуживание конвейерного оборудования. Защита от атмосферных осадков предотвращает намокание транспортируемого материала, что особенно важно для цемента, удобрений и других гигроскопичных продуктов. Снижение пылеобразования улучшает условия труда обслуживающего персонала и уменьшает риск аварий, связанных с заклиниванием роликов или повреждением ленты. Также сокращаются потери тепла в холодное время года, что снижает энергозатраты на поддержание нормального режима работы. При этом срок окупаемости укрытий обычно составляет от двух до пяти лет, в зависимости от интенсивности эксплуатации и стоимости оборудования, что делает их привлекательным вложением для промышленных предприятий.
В заключение следует отметить, что арочные укрытия для конвейеров из профнастила являются практичным, долговечным и экономичным решением для защиты технологических линий в самых различных отраслях. Их конструктивные особенности позволяют адаптировать их к конкретным условиям эксплуатации, обеспечивая надежную защиту оборудования и материалов на протяжении всего жизненного цикла. Современные технологии производства профнастила и методы монтажа позволяют создавать сооружения, которые сочетают в себе высокую прочность, эстетичный внешний вид и простоту обслуживания, что делает их незаменимыми при строительстве новых промышленных объектов и модернизации существующих производств.
